教你自制磁吸散热背夹

BS_53125969 · 发表在 2021-7-8 23:52:41

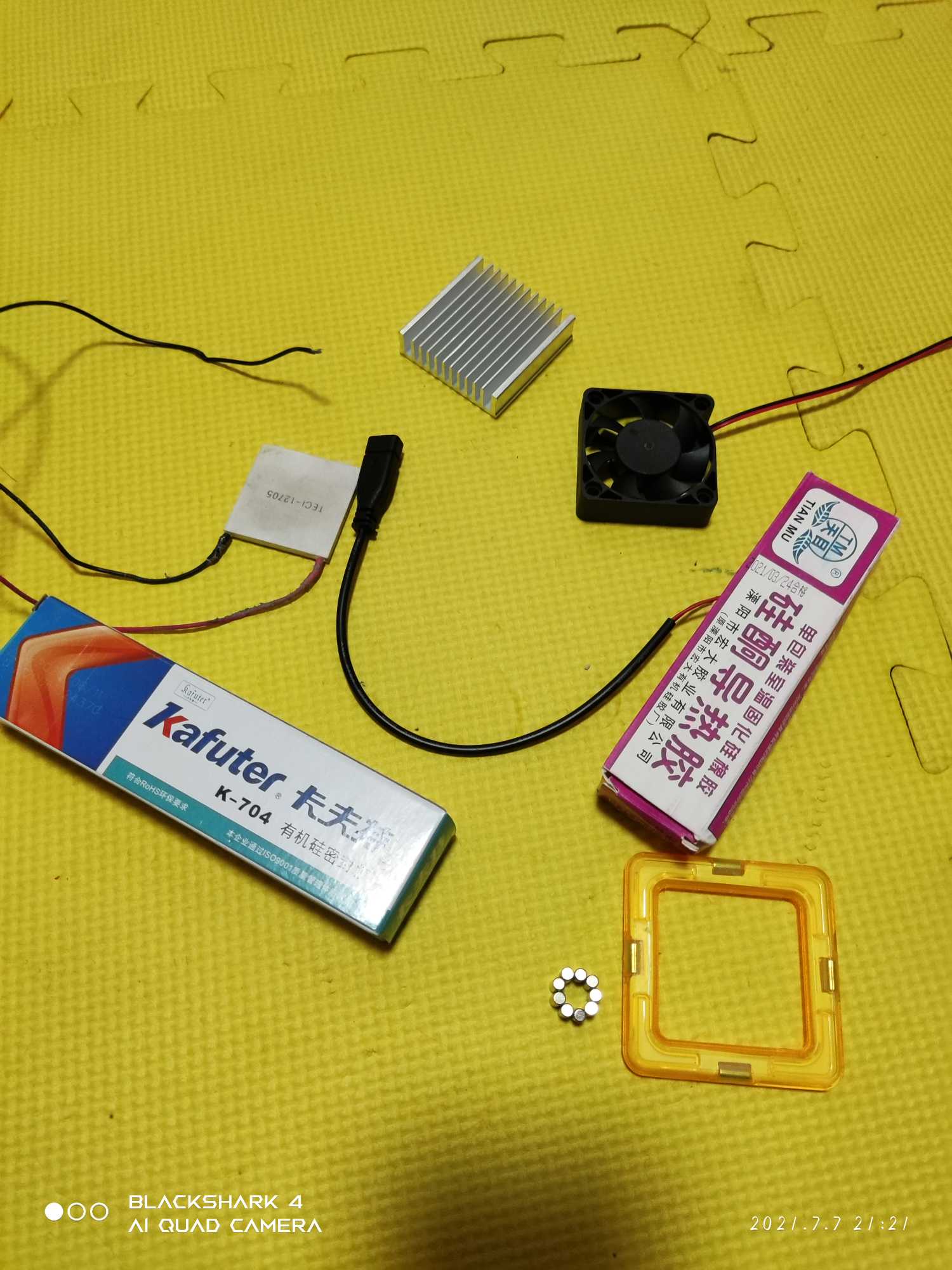

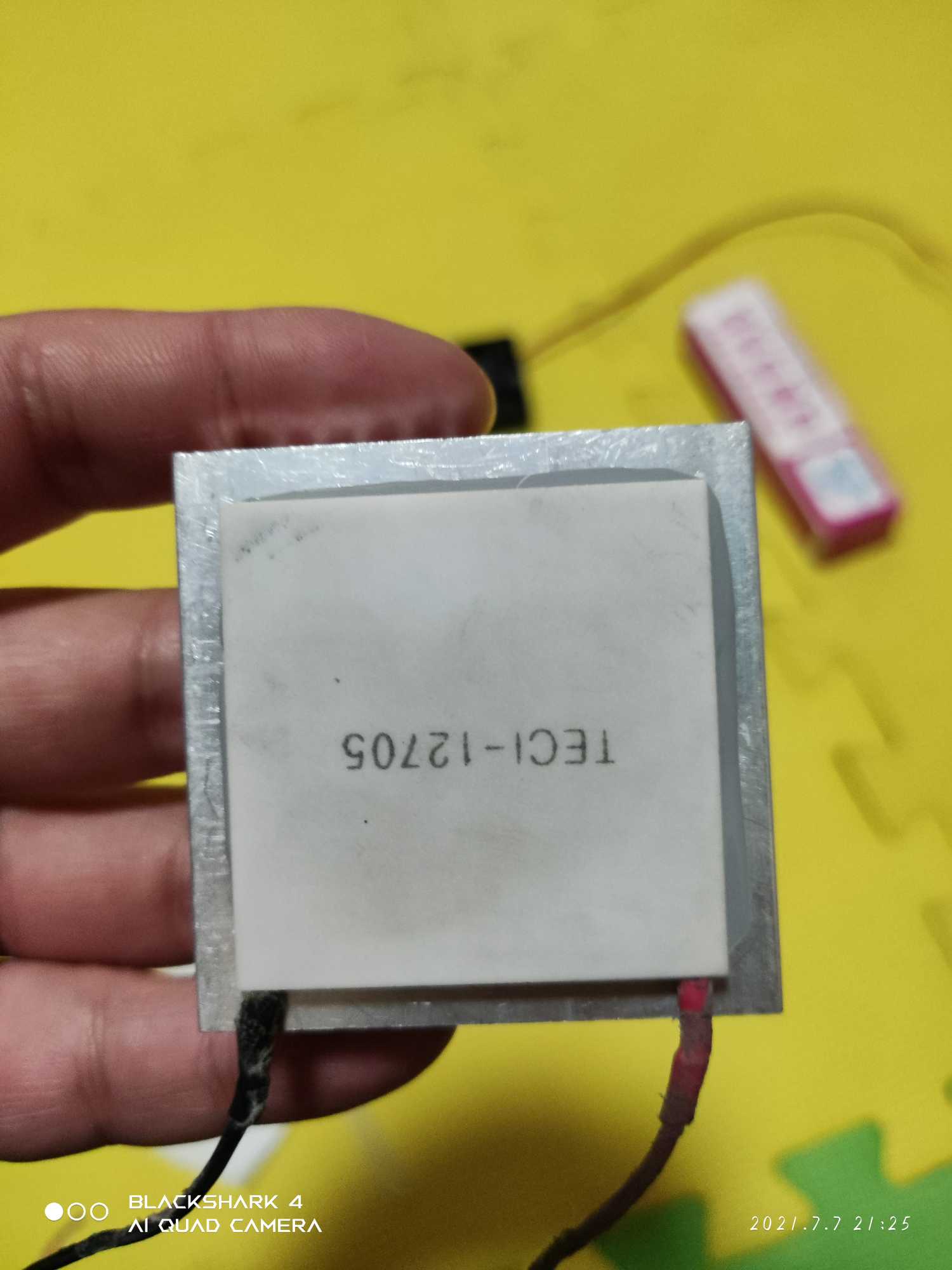

准备制冷片，5X5X13mm的散热鳍片一个，5CM风扇一个，我用的是5015双滚珠轴承的，比5010的风量大，风扇要用风量大的，风压不用太大，不懂的百度，双滚珠轴承的对比液压的优点是转速高，风量大，缺点是噪音大，自己选择，5CM风扇罩一个，小生日蜡烛的底座4个，硅酮导热胶一管，704硅橡胶一管，磁力片玩具里面的小磁铁8个，Type-C母头线一根，热缩管（可有可无）热熔胶（可用可不用），电烙铁（可用可不用）

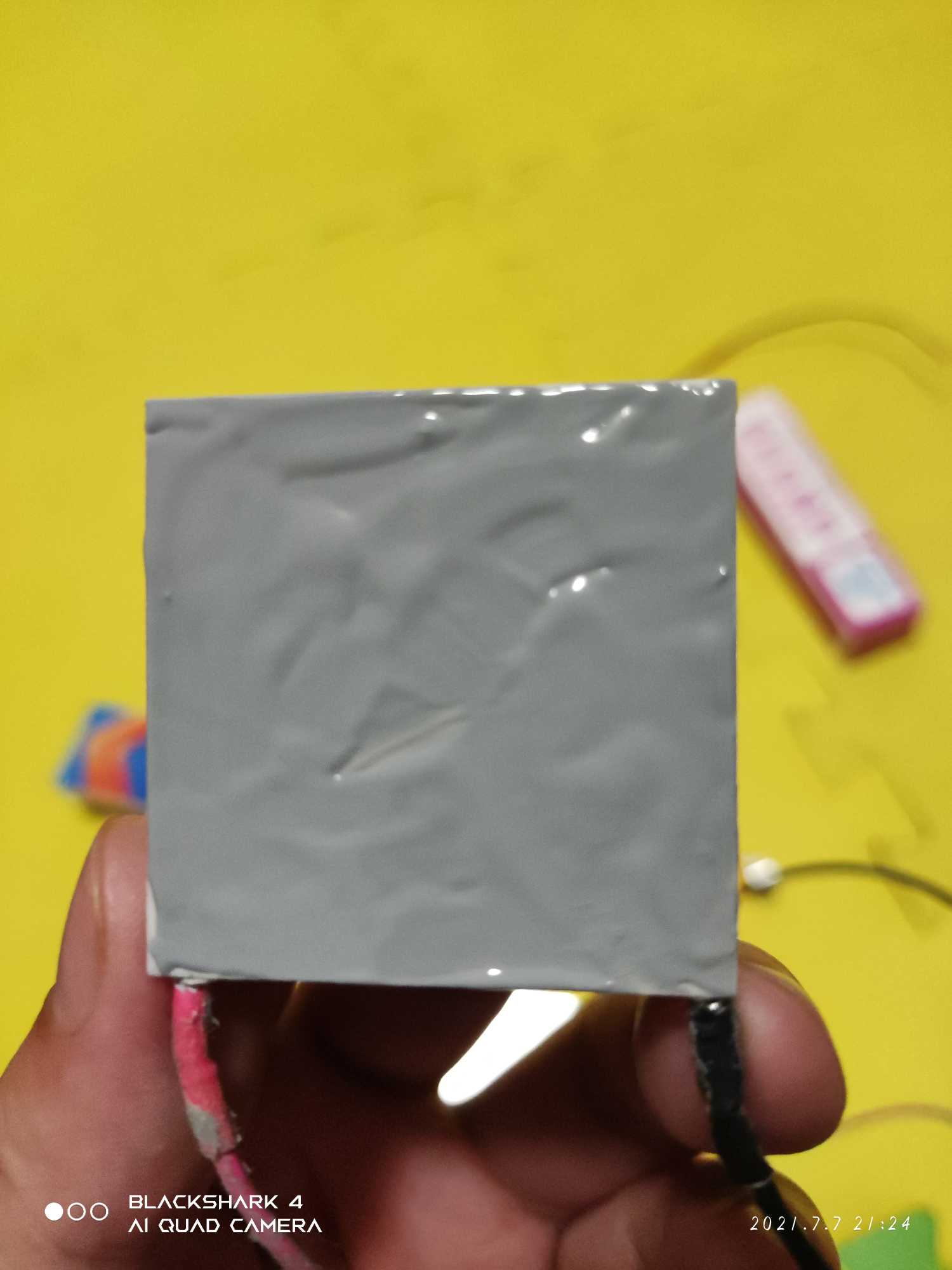

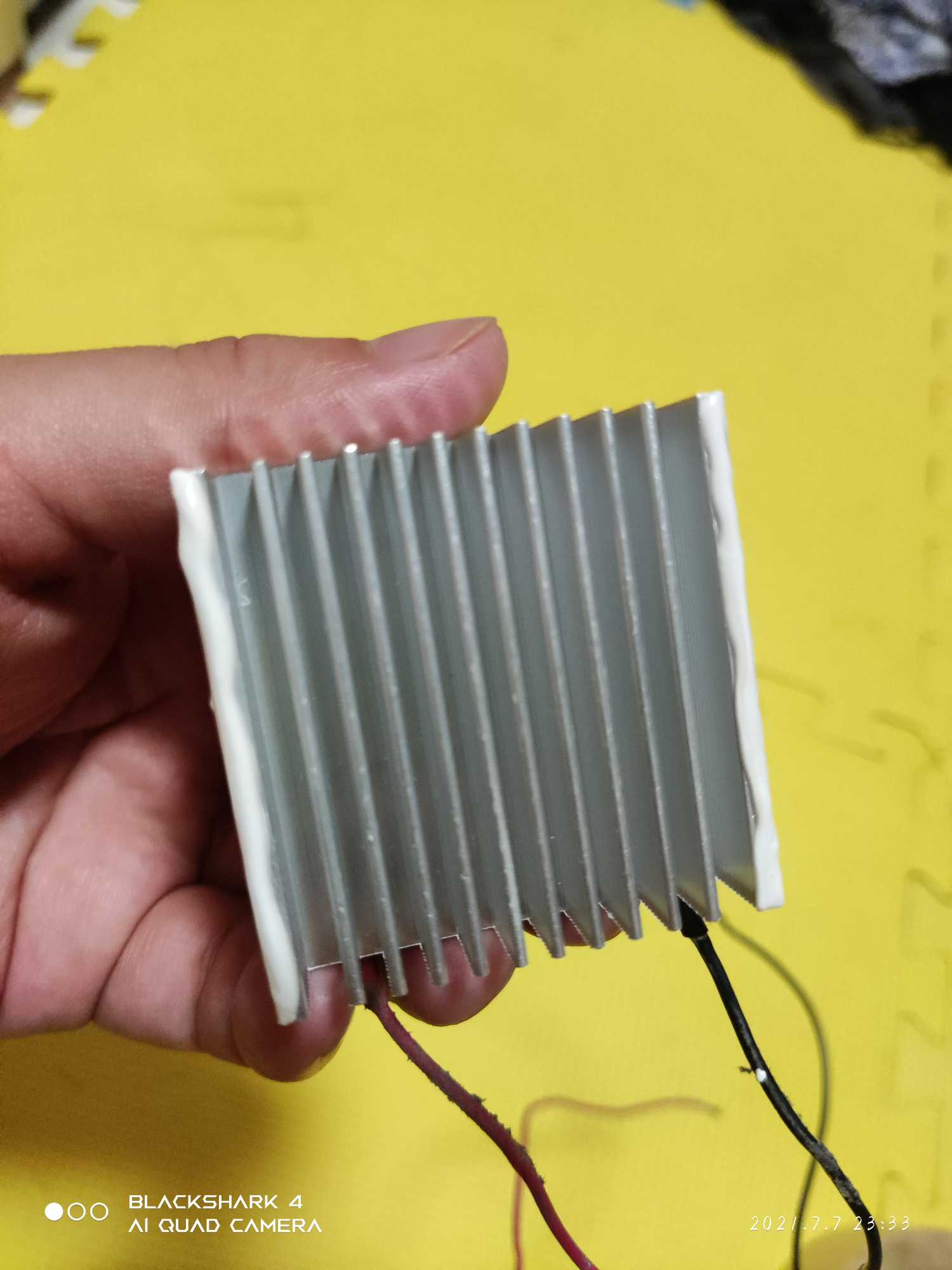

先把热面抹上导热胶粘在散热器上，压紧挤出多余的胶，最好静置一段时间，等它具备一定强度在继续操作。

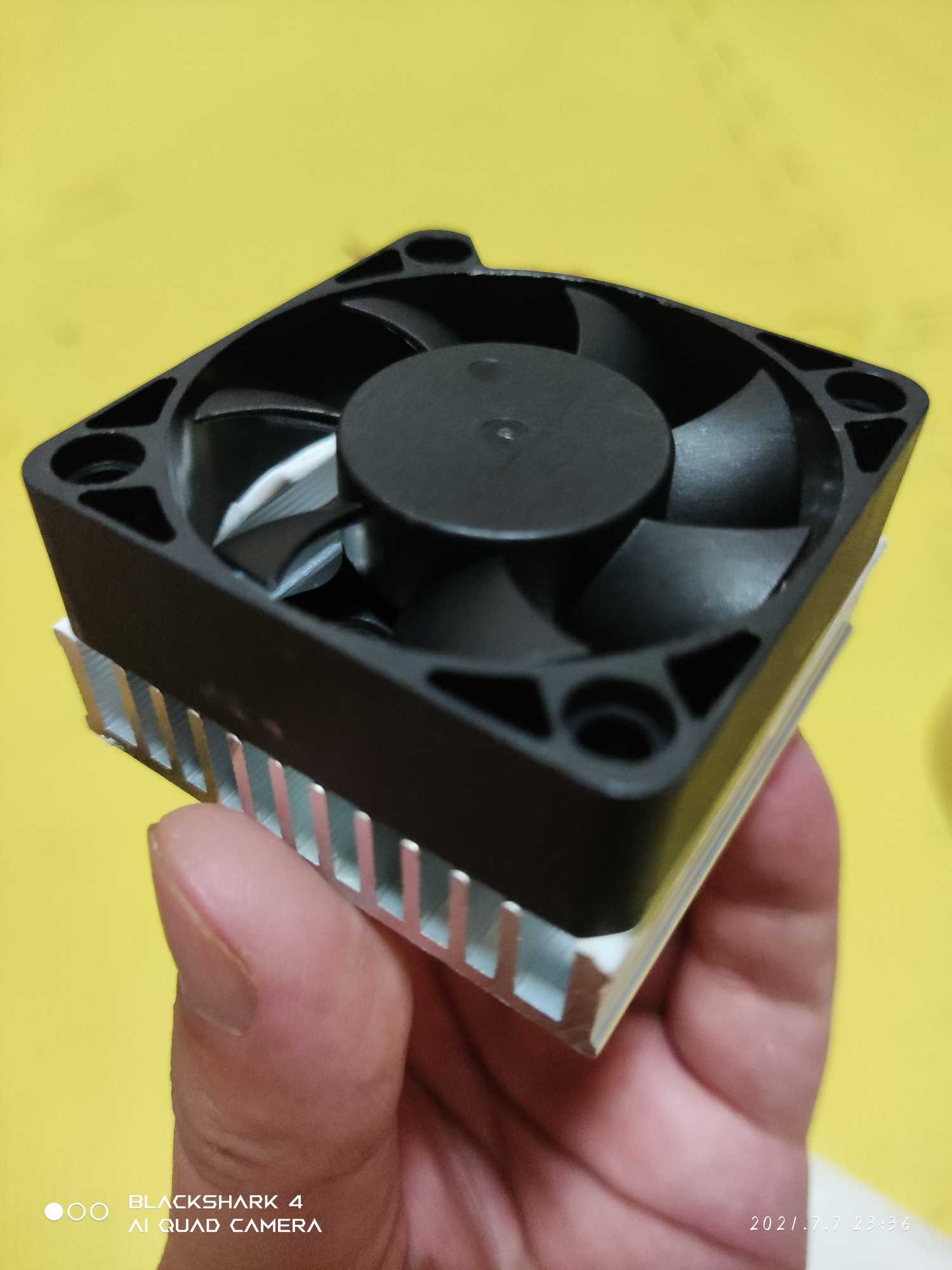

将散热鳍片的两端抹上胶，把风扇对齐粘上，也是放置一段时间等它具备一定强度才好操作。

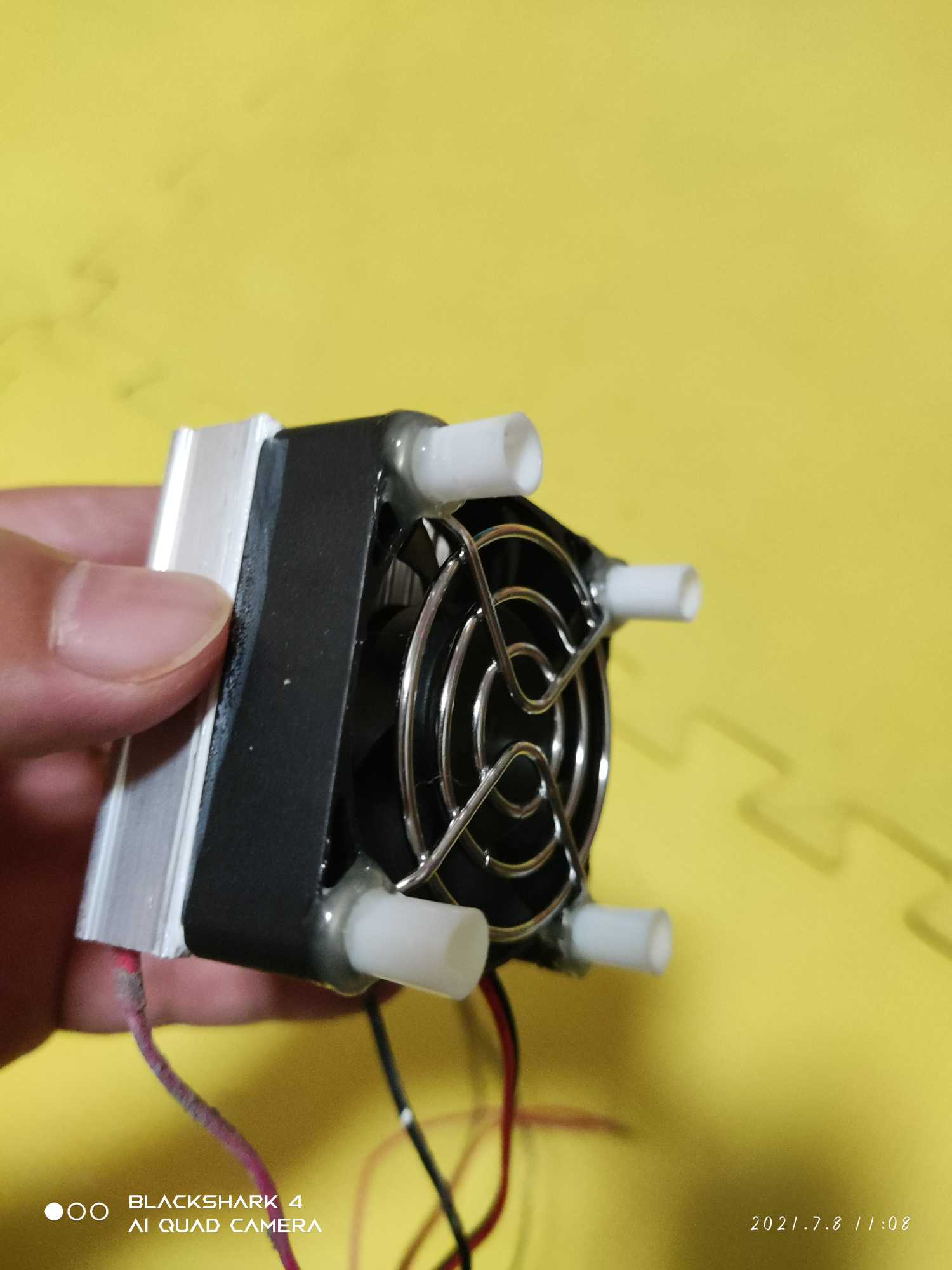

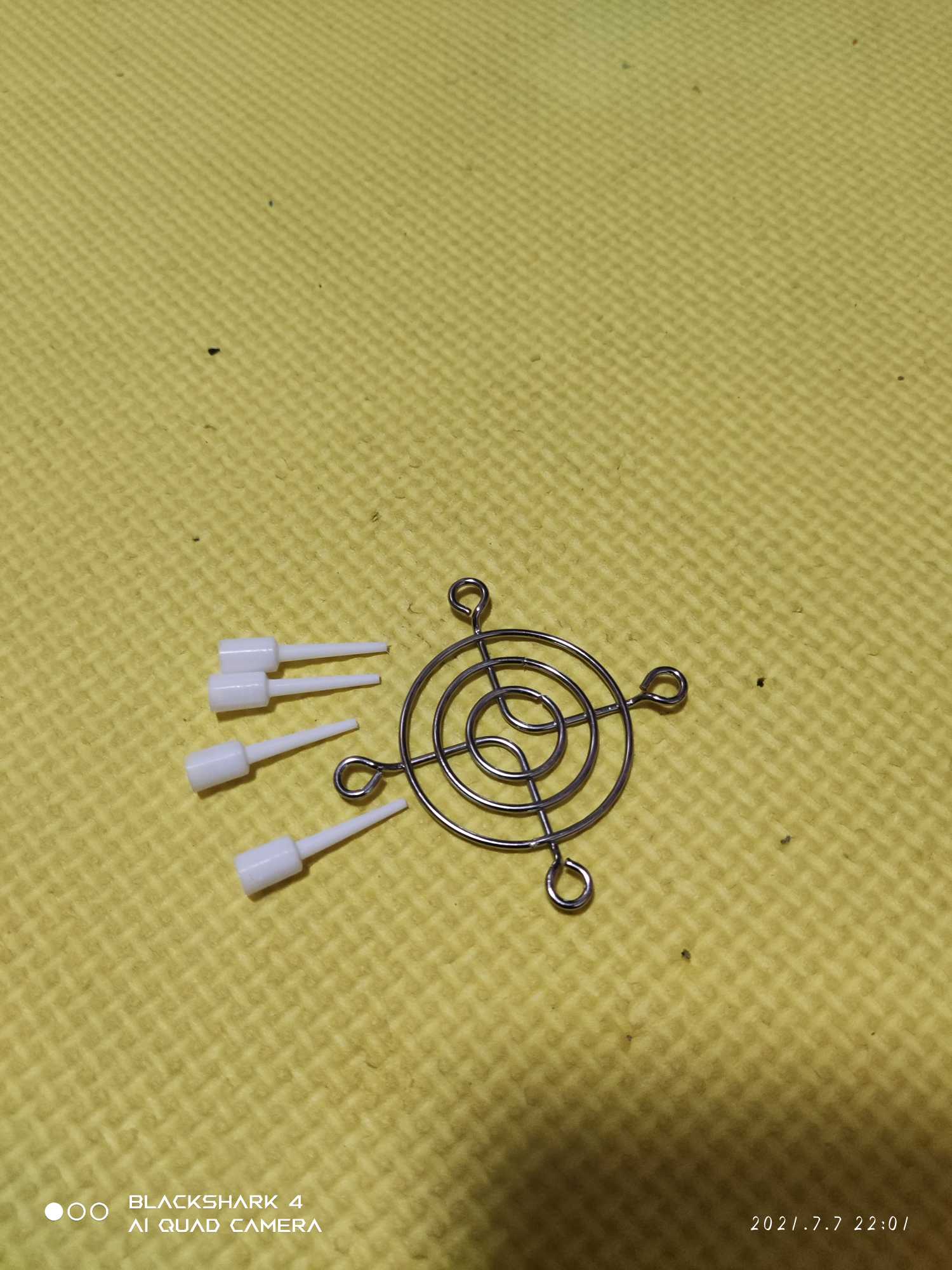

等风扇的胶干了，就可以像我这样把风扇罩和生日蜡烛的底座粘到风扇的螺丝孔上了，可以用热熔胶，也可以用硅橡胶，导热胶也行，我用的热熔胶，如果风扇不转了好拆，蜡烛底座是高出风扇罩的，这样不论怎么放都不会影响散热，也就不会烧制冷片。

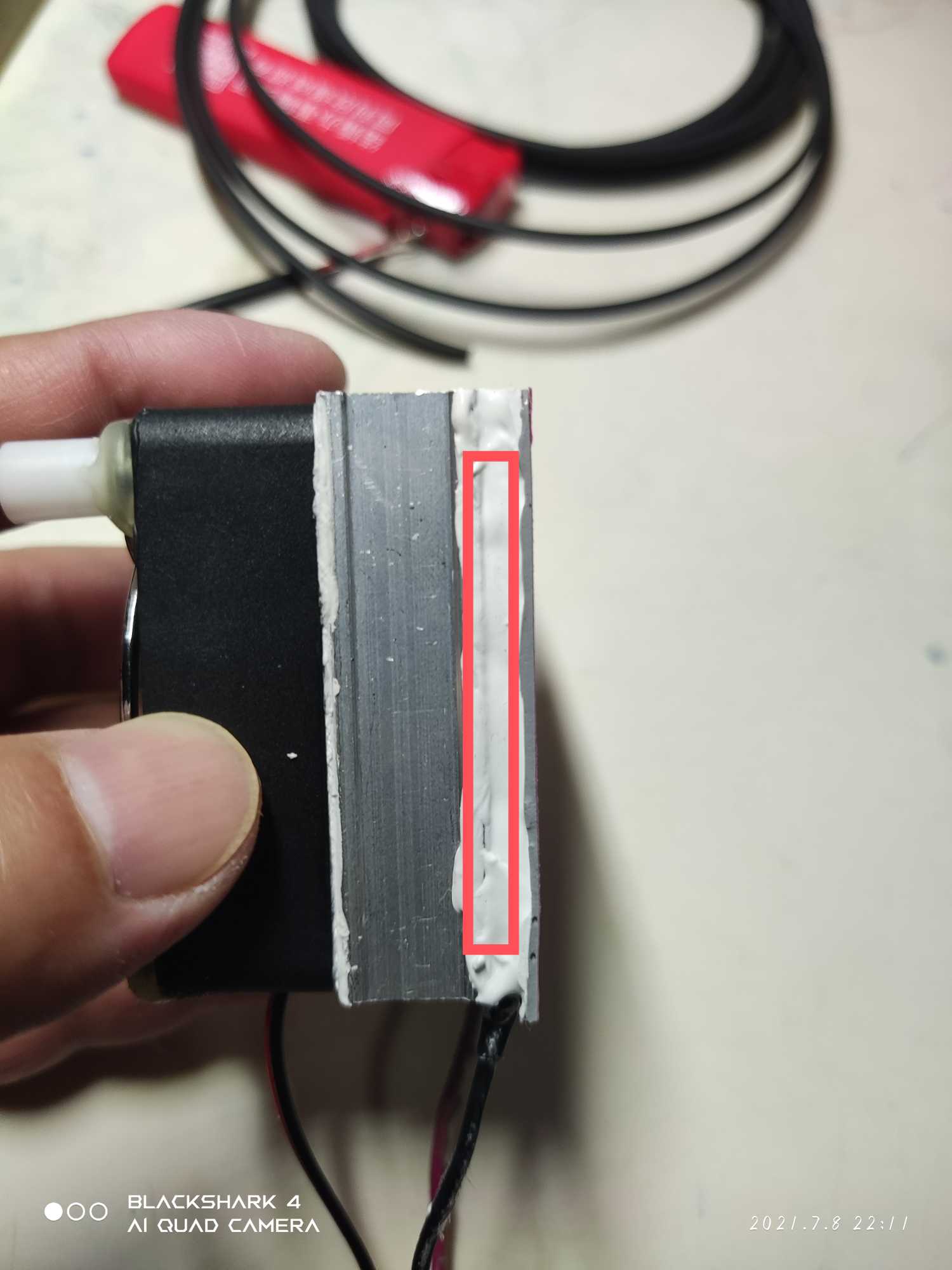

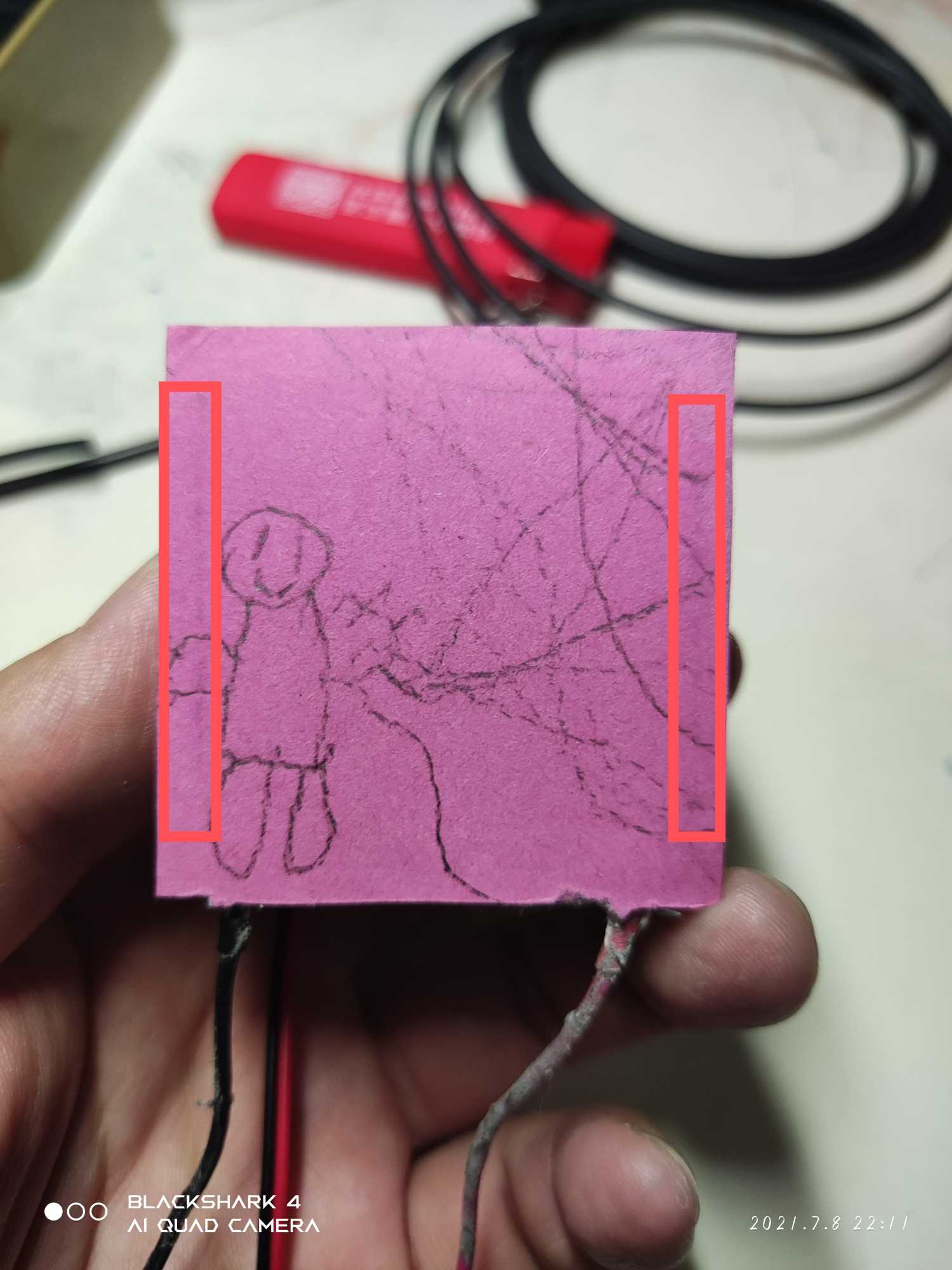

然后把磁铁4个一组，首尾相连粘在制冷片的两边，过程忘了拍照了，就是红框的位置。这个时候用硅橡胶，沿制冷片一圈打胶，先打胶，后放磁铁。然后垫一张纸，放在硬质平面上冷面朝下，用重物压紧，一瓶矿泉水的重量就可以，等胶干了在继续操作。
胶干了之后，把外圈多余的胶剪掉，把纸撕掉，在冷面涂上一层导热胶，垫上一张纸，把它吸在铁的光滑平面上，等干了之后再剪掉多余的胶，过程又忘了拍照了，就不上照片了。

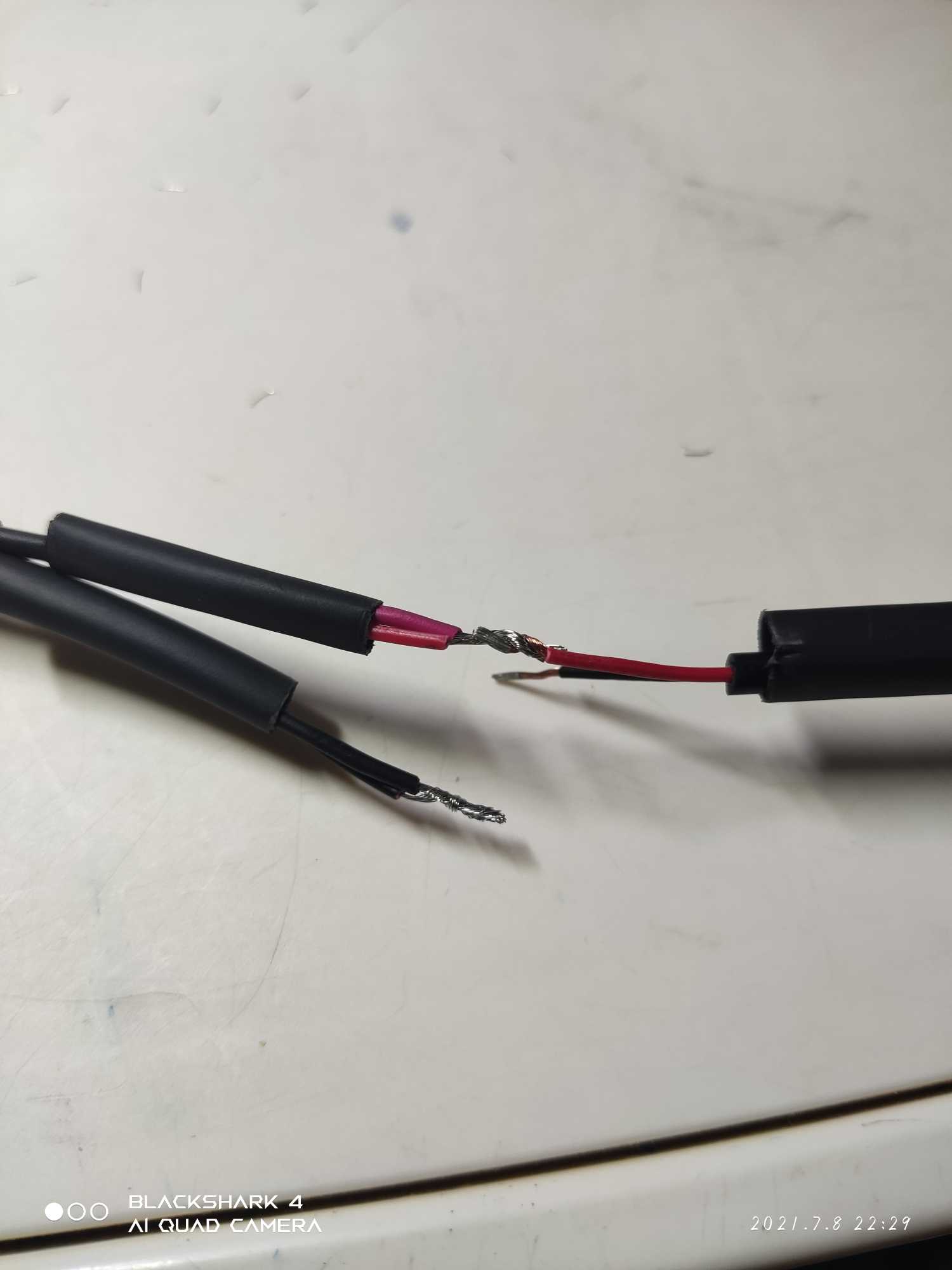

将风扇的线与制冷片的线并联，与Type-C母头线接好，红色接红色，黑色接黑色，有热缩管的话提前套好热缩管，接头上锡，没有电烙铁的话线头拧紧也行，套好热缩管用打火机烤一下。

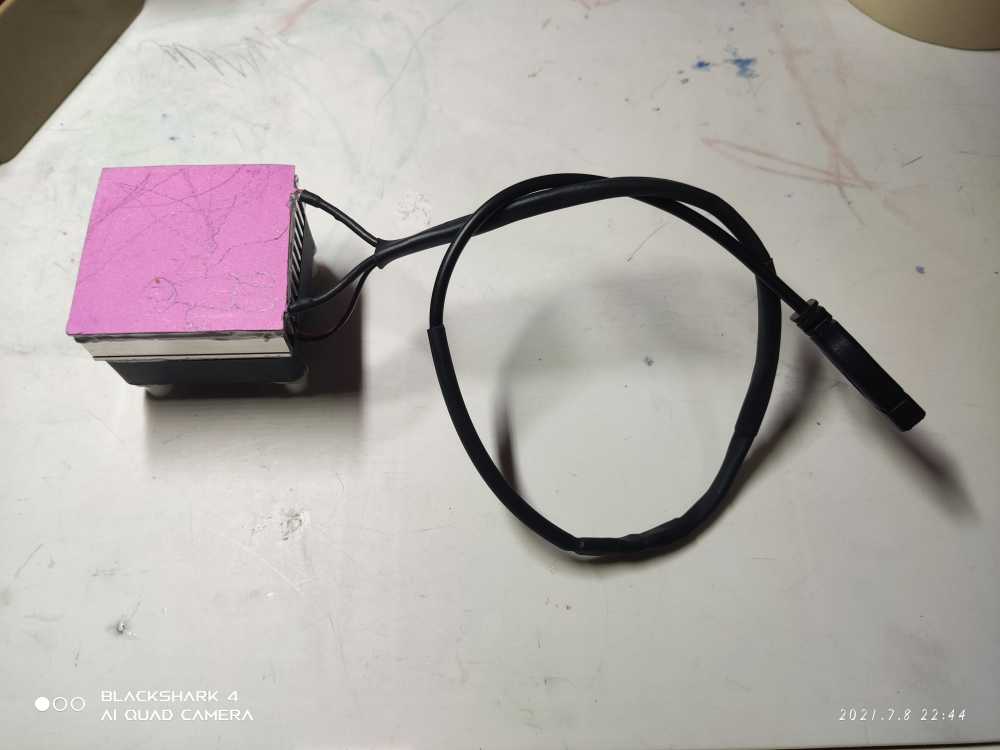

好了，现在你拥有一个自制的磁吸版散热背夹了！

BS_53125969 · 发表于 2021-7-9 00:00:00

在放一张我自己做的水冷+半导体散热

284938592 · 发表于 2021-7-9 00:53:06

太高重心不好

绿叶 · 发表于 2021-7-9 08:11:01

我去，吃饱了没事撑着么？直接搞个电风扇，自己还能凉快凉快，你这个就算东西全免费，时间也要钱吧？

BS_53125969 · 发表于 2021-7-9 08:18:36

BS_53089264 发表于 2021-7-9 08:11
我去，吃饱了没事撑着么？直接搞个电风扇，自己还能凉快凉快，你这个就算东西全免费，时间也要钱吧？ ...

你怎么这么会说话呢？没人说过你嘴臭?家里没空调？时间怎么卖？是论斤卖还是论个卖?

无味无味 · 发表于 2021-7-9 09:05:59

技术贴，帮顶，自己动手丰衣足食

BS_53125969 · 发表于 2021-7-9 10:10:21

无味无味发表于 2021-7-9 09:05
技术贴，帮顶，自己动手丰衣足食

多谢支持，多谢

绿叶 · 发表于 2021-7-9 10:32:30

BS_53089264 发表于 2021-7-9 08:11
我去，吃饱了没事撑着么？直接搞个电风扇，自己还能凉快凉快，你这个就算东西全免费，时间也要钱吧？ ...

瞎几8扯淡

BS_53125969 · 发表于 2021-7-9 12:56:00

BS_53089264 发表于 2021-7-9 08:11
我去，吃饱了没事撑着么？直接搞个电风扇，自己还能凉快凉快，你这个就算东西全免费，时间也要钱吧？ ...

扯你，你就是J8蛋，早上起来就他妈喷粪，你家大人没教过你怎么说话是么？没教养的东西

取名真难ya · 发表于 2021-7-9 17:08:53

制冷效果咋样？能压住嘛？

BS_53125969 · 发表在 2021-7-8 23:52:41

准备制冷片，5X5X13mm的散热鳍片一个，5CM风扇一个，我用的是5015双滚珠轴承的，比5010的风量大，风扇要用风量大的，风压不用太大，不懂的百度，双滚珠轴承的对比液压的优点是转速高，风量大，缺点是噪音大，自己选择，5CM风扇罩一个，小生日蜡烛的底座4个，硅酮导热胶一管，704硅橡胶一管，磁力片玩具里面的小磁铁8个，Type-C母头线一根，热缩管（可有可无）热熔胶（可用可不用），电烙铁（可用可不用）

先把热面抹上导热胶粘在散热器上，压紧挤出多余的胶，最好静置一段时间，等它具备一定强度在继续操作。

将散热鳍片的两端抹上胶，把风扇对齐粘上，也是放置一段时间等它具备一定强度才好操作。

等风扇的胶干了，就可以像我这样把风扇罩和生日蜡烛的底座粘到风扇的螺丝孔上了，可以用热熔胶，也可以用硅橡胶，导热胶也行，我用的热熔胶，如果风扇不转了好拆，蜡烛底座是高出风扇罩的，这样不论怎么放都不会影响散热，也就不会烧制冷片。

然后把磁铁4个一组，首尾相连粘在制冷片的两边，过程忘了拍照了，就是红框的位置。这个时候用硅橡胶，沿制冷片一圈打胶，先打胶，后放磁铁。然后垫一张纸，放在硬质平面上冷面朝下，用重物压紧，一瓶矿泉水的重量就可以，等胶干了在继续操作。
胶干了之后，把外圈多余的胶剪掉，把纸撕掉，在冷面涂上一层导热胶，垫上一张纸，把它吸在铁的光滑平面上，等干了之后再剪掉多余的胶，过程又忘了拍照了，就不上照片了。

将风扇的线与制冷片的线并联，与Type-C母头线接好，红色接红色，黑色接黑色，有热缩管的话提前套好热缩管，接头上锡，没有电烙铁的话线头拧紧也行，套好热缩管用打火机烤一下。

好了，现在你拥有一个自制的磁吸版散热背夹了！

BS_53125969 · 发表于 2021-7-9 00:00:00

在放一张我自己做的水冷+半导体散热

284938592 · 发表于 2021-7-9 00:53:06

太高重心不好

绿叶 · 发表于 2021-7-9 08:11:01

我去，吃饱了没事撑着么？直接搞个电风扇，自己还能凉快凉快，你这个就算东西全免费，时间也要钱吧？

BS_53125969 · 发表于 2021-7-9 08:18:36

BS_53089264 发表于 2021-7-9 08:11
我去，吃饱了没事撑着么？直接搞个电风扇，自己还能凉快凉快，你这个就算东西全免费，时间也要钱吧？ ...

你怎么这么会说话呢？没人说过你嘴臭?家里没空调？时间怎么卖？是论斤卖还是论个卖?

无味无味 · 发表于 2021-7-9 09:05:59

技术贴，帮顶，自己动手丰衣足食

BS_53125969 · 发表于 2021-7-9 10:10:21

无味无味发表于 2021-7-9 09:05
技术贴，帮顶，自己动手丰衣足食

多谢支持，多谢

绿叶 · 发表于 2021-7-9 10:32:30

BS_53089264 发表于 2021-7-9 08:11
我去，吃饱了没事撑着么？直接搞个电风扇，自己还能凉快凉快，你这个就算东西全免费，时间也要钱吧？ ...

瞎几8扯淡

BS_53125969 · 发表于 2021-7-9 12:56:00

BS_53089264 发表于 2021-7-9 08:11
我去，吃饱了没事撑着么？直接搞个电风扇，自己还能凉快凉快，你这个就算东西全免费，时间也要钱吧？ ...

扯你，你就是J8蛋，早上起来就他妈喷粪，你家大人没教过你怎么说话是么？没教养的东西

取名真难ya · 发表于 2021-7-9 17:08:53

制冷效果咋样？能压住嘛？
